Nguồn gốc: | Giang Tô, Trung Quốc |
---|---|
Hàng hiệu: | Prostepper |
Chứng nhận: | CE.ISO.ROHS.SGS |
Số mô hình: | PST42H241-4P20 |
Số lượng đặt hàng tối thiểu: | 10 chiếc |
Giá bán: | USD7.8-10.7/PCS |
chi tiết đóng gói: | 38,5 * 24 * 23 |
Thời gian giao hàng: | 7-25 ngày làm việc |
Điều khoản thanh toán: | T / T, Western Union, L / C |
Khả năng cung cấp: | 250000 chiếc mỗi tháng |
Loại động cơ: | Động cơ bước lai 42mm | Điện cảm: | 2mH / Pha |
---|---|---|---|
Dòng động cơ: | 2A | Độ bền điện môi: | 500VDC trong 1 phút |
Chiều dài động cơ: | 41mm | Cân nặng: | 0,3kg |
Điểm nổi bật: | Động cơ bước lưỡng cực 2 pha 42mm,Động cơ bước lưỡng cực 2 pha Nema 17,động cơ bước nhỏ 42mm |

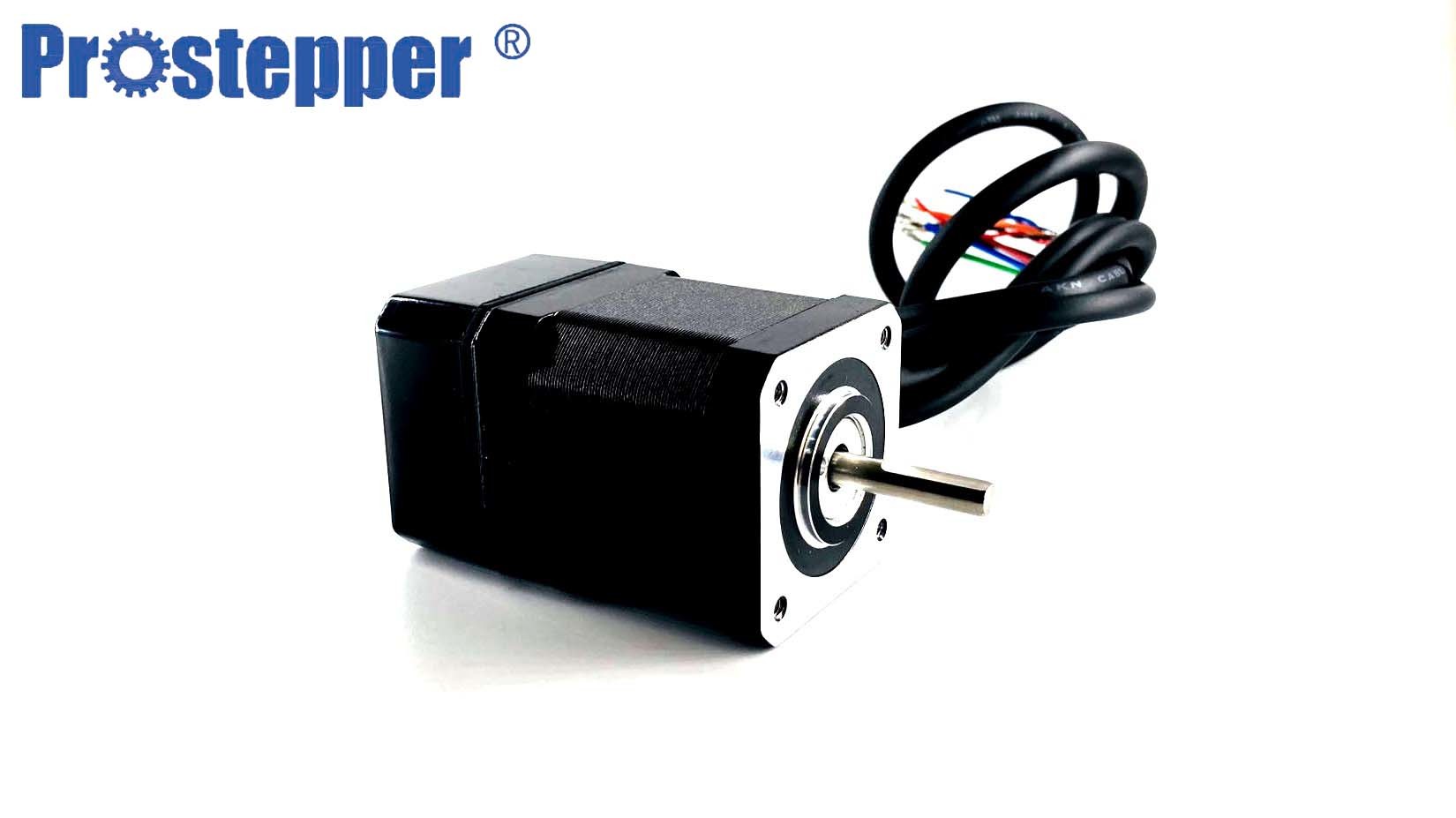

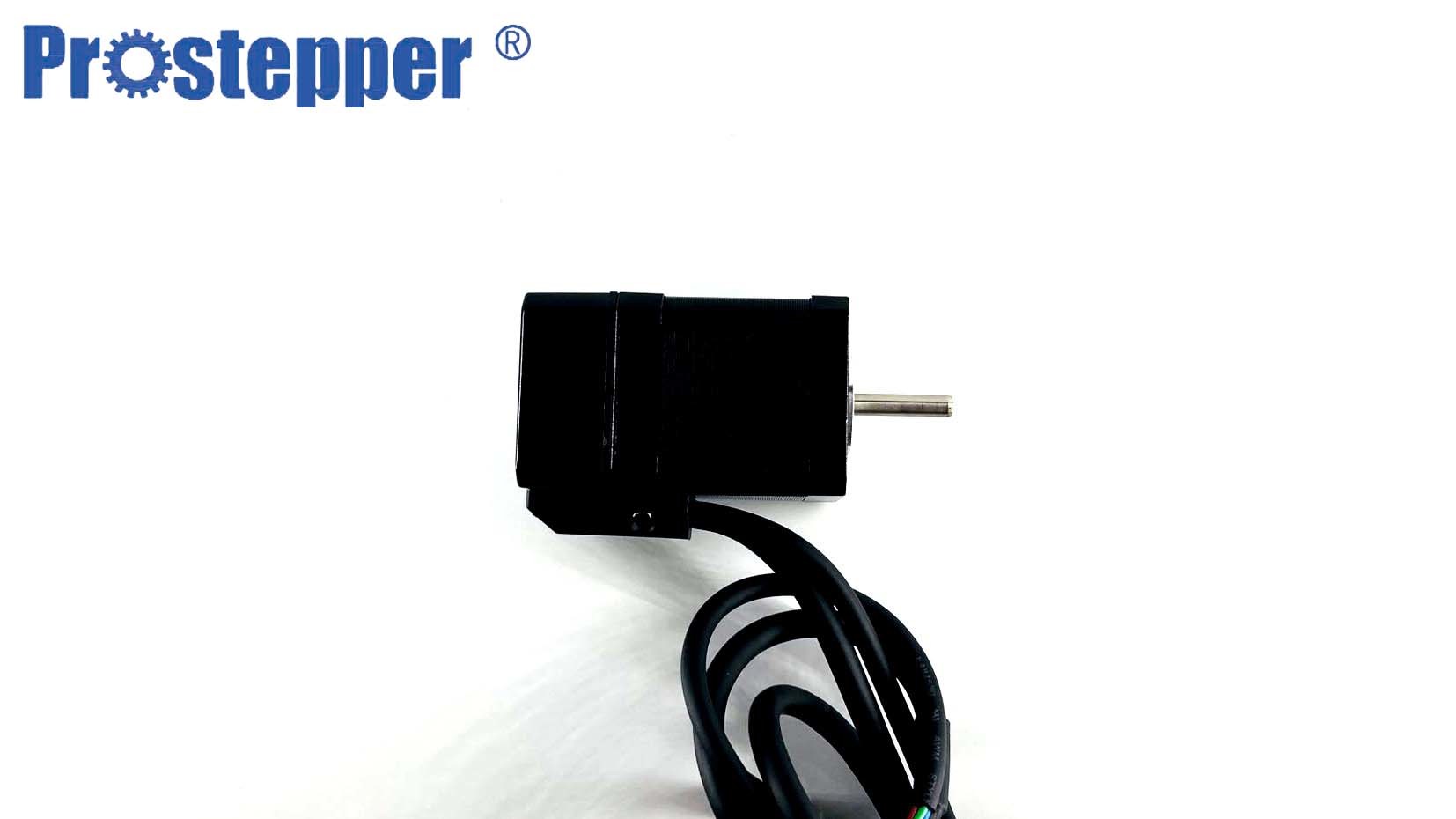

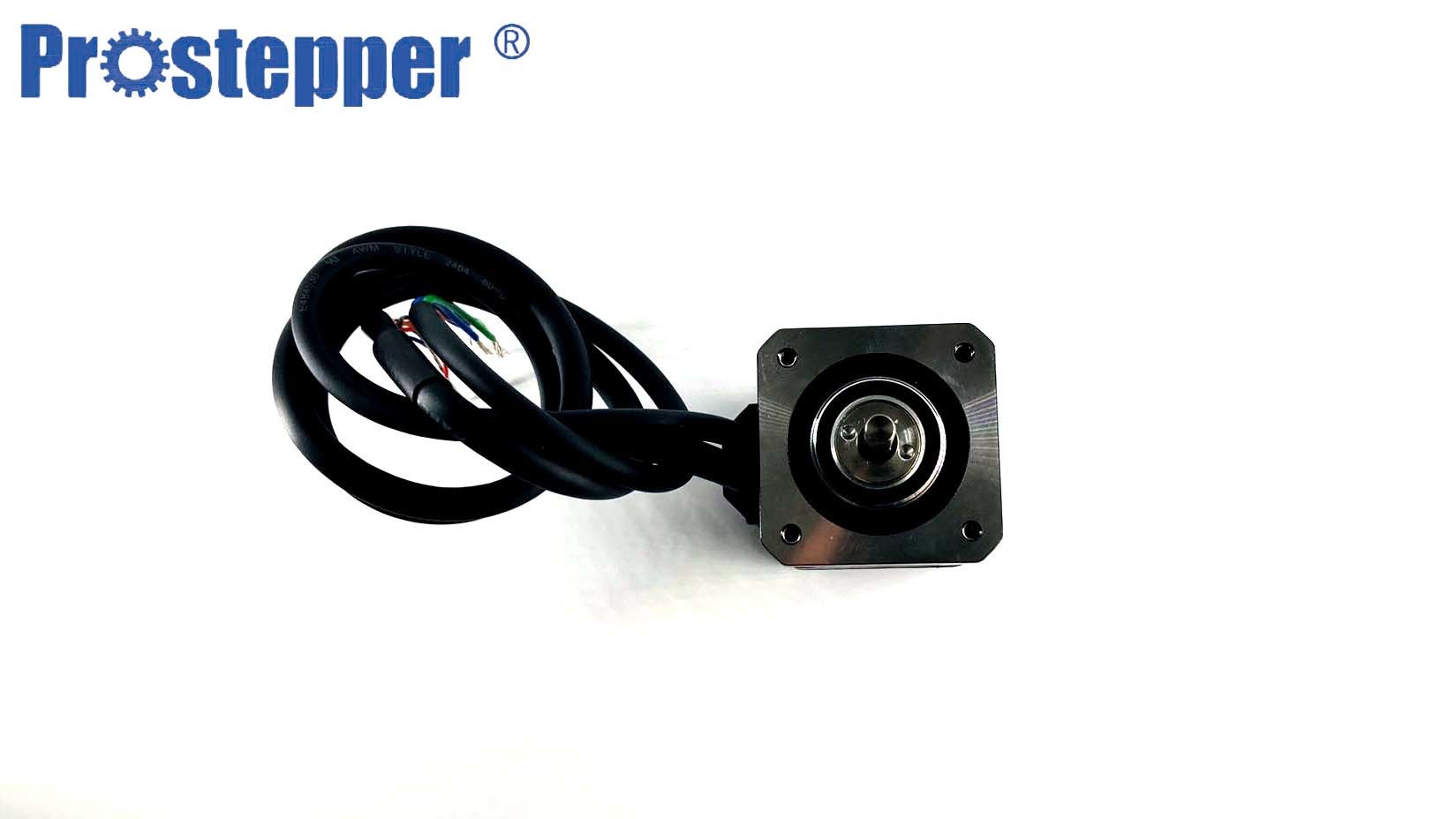

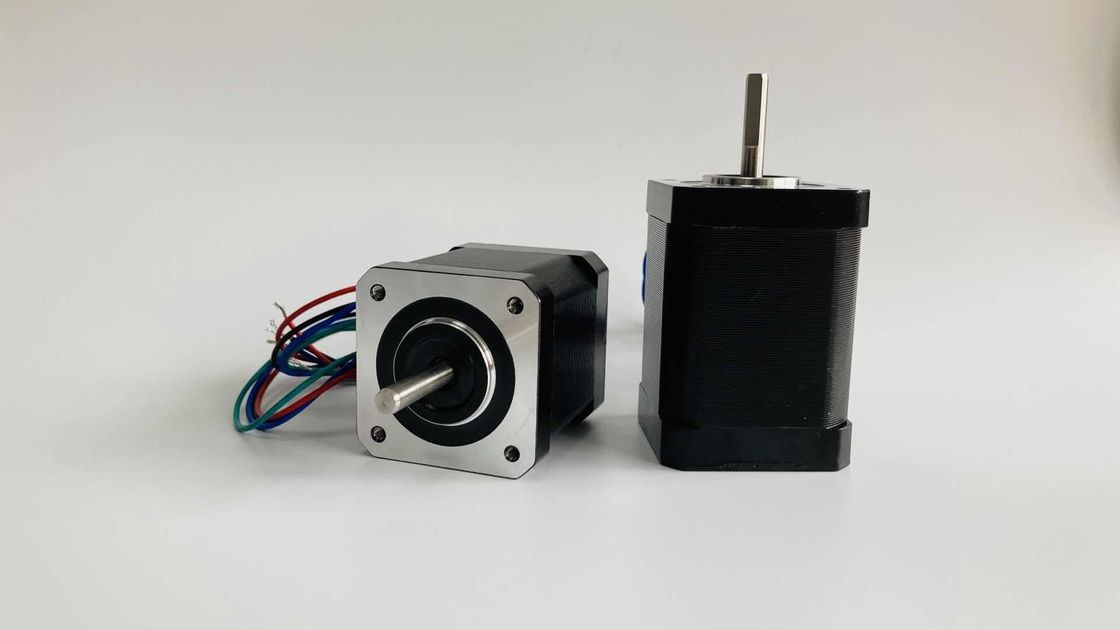

Động cơ bước lai 42mm 2 pha NEMA17 Động cơ bước 1.8 Uni-Polar
Thông số kỹ thuật
Đặc trưng:
độ chính xác cao
mô-men xoắn cao
bền chặt
Kích thước trung bình
Độ chính xác bước: ± 5%
Độ chính xác kháng: ± 10%
Độ chính xác điện cảm: ± 20%
Nhiệt độ tăng: Tối đa 80 ° C
Nhiệt độ môi trường: -20 ° C ... + 50 ° C
Điện trở cách điện: tối thiểu 100MOhm.500V DC
Chịu được: 500V AC, 1 phút
Chế độ Không | PST35H236-4P10 |
PST35H236-4P15
|
PST42H231-4P06
|
Giữ mô-men xoắn | 0,18Nm | 0,18Nm | 0,16Nm |
Dòng điện liên quan | 1A / Pha | 1.5A / Pha | 0,6A / pha |
Sức cản | 4,6Ω / Pha | 2.1Ω / Pha | 6.6Ω / Pha |
Điện cảm | 5MH / Pha | 2.1MH / Pha | 9.5MH / Pha |
Quán tính | 20g.cm2 | 20g.cm2 | 23g.cm2 |
Cân nặng | 0,21kg | 0,21kg | 0,2kg |
Chiều dài | 36,5mm | 36,5mm | 31mm |
Kết nối | P | P | P |
Chế độ Không | PST42H241-4P12 |
PST42H241-4P20
|
PST42H249-4P12 | PST42H249-4P20 |
Giữ mô-men xoắn | 0,4Nm | 0,4Nm | 0,48Nm | 0,48Nm |
Dòng điện liên quan | 1.2A / Pha | 2A / Giai đoạn | 1.2A / Pha | 2A / Giai đoạn |
Sức cản | 2,5 Ω / Pha | 1,05Ω / Pha | 3.1Ω / Pha | 1.35Ω / Pha |
Điện cảm | 5.5MH / Pha | 2MH / Pha | 8MH / Pha | 2.9MH / Pha |
Quán tính | 54g.cm2 | 54g.cm2 | 77g.cm2 | 77g.cm2 |
Cân nặng | 0,3kg | 0,3kg | 0,36kg | 0,36kg |
Chiều dài | 41mm | 41mm | 49mm | 49mm |
Kết nối | P | P | P | P |
Mô tả sản phẩm của động cơ bước lai
Cuộn dây trong bài viết này là một Lưỡng cực 4 dây.
Góc bước 1,8 °, Động cơ tương thích trực tiếp với bảng điều khiển động cơ bước và cũng có thể điều khiển một trong hai động cơ (nếu cần) ở chế độ nửa bước, tức là 0,9 ° mỗi bước dẫn đến độ phân giải cao hơn, độ ổn định hiệu suất cao hơn và tốc độ bước nhanh hơn.Hướng, vận tốc, tăng / giảm tốc có thể được điều khiển bởi bộ điều khiển động cơ bước. Việc áp dụng chuỗi xung điện chính xác cho các cuộn dây của động cơ bước dẫn đến quay trục chính một góc 1,8 ° (tức là 200 bước mỗi vòng quay).Khi được tải và điều khiển chính xác, các động cơ này sẽ tạo ra các bước đầu ra rời rạc.Số bước và tốc độ quay được xác định bởi số lượng xung và tần số của tín hiệu đầu vào.Điều này cung cấp một phương pháp lý tưởng để kiểm soát tốc độ và vị trí.Động cơ tương thích trực tiếp với bo mạch truyền động động cơ bước.,
Các ứng dụng bao gồm:
Điều khiển động cơ bước bằng xung đồng hồ thay đổi
Mạch điều khiển động cơ bước là một mạch đơn giản và chi phí thấp, được sử dụng chủ yếu trong các ứng dụng công suất thấp.Mạch được hiển thị trong hình,
Động cơ bước là một thiết bị cơ điện, nó biến đổi công suất điện thành cơ năng.Ngoài ra, nó là một động cơ điện đồng bộ, không chổi than có thể chia toàn bộ vòng quay thành một số bước mở rộng.Vị trí của động cơ có thể được kiểm soát chính xác mà không cần bất kỳ cơ chế phản hồi nào, miễn là động cơ có kích thước phù hợp với ứng dụng.Động cơ bước tương tự như động cơ điện trở chuyển mạch.
Động cơ bước sử dụng lý thuyết hoạt động của nam châm để làm cho trục động cơ quay một khoảng chính xác khi có xung điện.Stato có tám cực, và rôto có sáu cực.Rôto sẽ cần 24 xung điện để di chuyển 24 bước để thực hiện một vòng quay hoàn chỉnh.Một cách khác để nói điều này là rôto sẽ di chuyển chính xác 15 ° cho mỗi xung điện mà động cơ nhận được.
Đảm bảo chất lượng:
1. Tất cả các động cơ bước đều có chứng nhận CE và RoHS
2. Tất cả các động cơ được kiểm tra bằng máy nướng bánh mì trong 72 giờ
3. Tất cả các động cơ sẽ được xuất xưởng sau khi thử nghiệm
