Nguồn gốc: | Giang Tô, Trung Quốc |
---|---|
Hàng hiệu: | Prostepper |
Chứng nhận: | CE.ISO.ROHS.SGS |
Số mô hình: | PST57H280-4P30 |
Số lượng đặt hàng tối thiểu: | 10 chiếc |
Giá bán: | USD8.5-12.6PCS |
chi tiết đóng gói: | 38,5 * 24 * 23 |
Thời gian giao hàng: | 7-25 ngày làm việc |
Điều khoản thanh toán: | T / T, Western Union, L / C |
Khả năng cung cấp: | 250000 chiếc mỗi tháng |
Nhãn hiệu: | Prostepper | Kiểu: | Động cơ bước lai |
---|---|---|---|
Hiện hành: | 3 | Màu sắc: | Đen & mảnh |
Góc bước: | 1,8độ | Phạm vi nhiệt độ lưu trữ: | -20 ° C ~ + 50 ° C |
Chiều dài: | 80,5mm | Cân nặng: | 1,2kg |
Điểm nổi bật: | Động cơ bước mô-men xoắn giữ 2.2N.M,Động cơ bước mô-men xoắn giữ 1,8 độ |

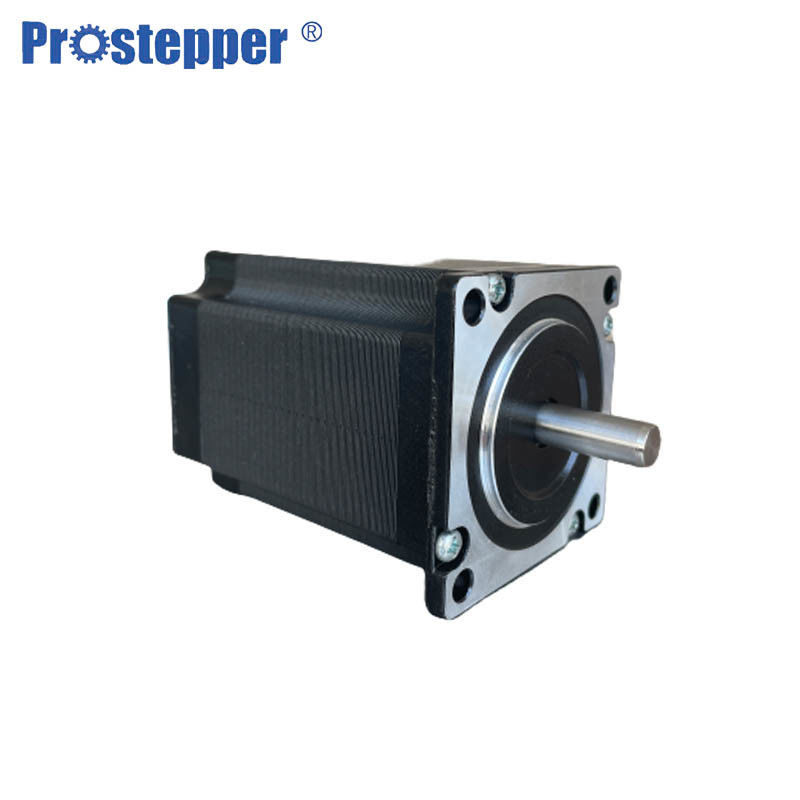

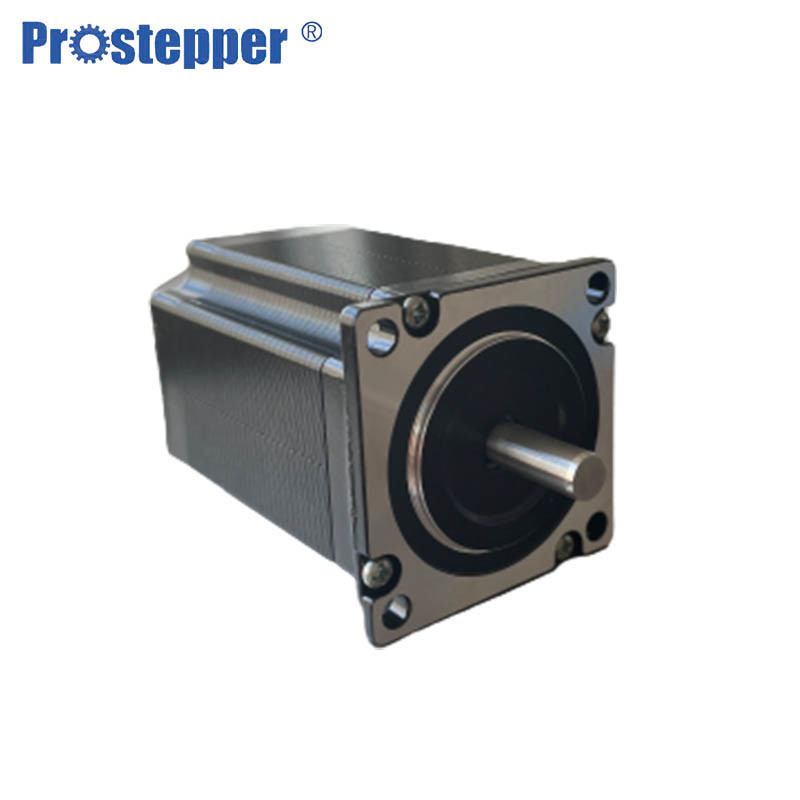

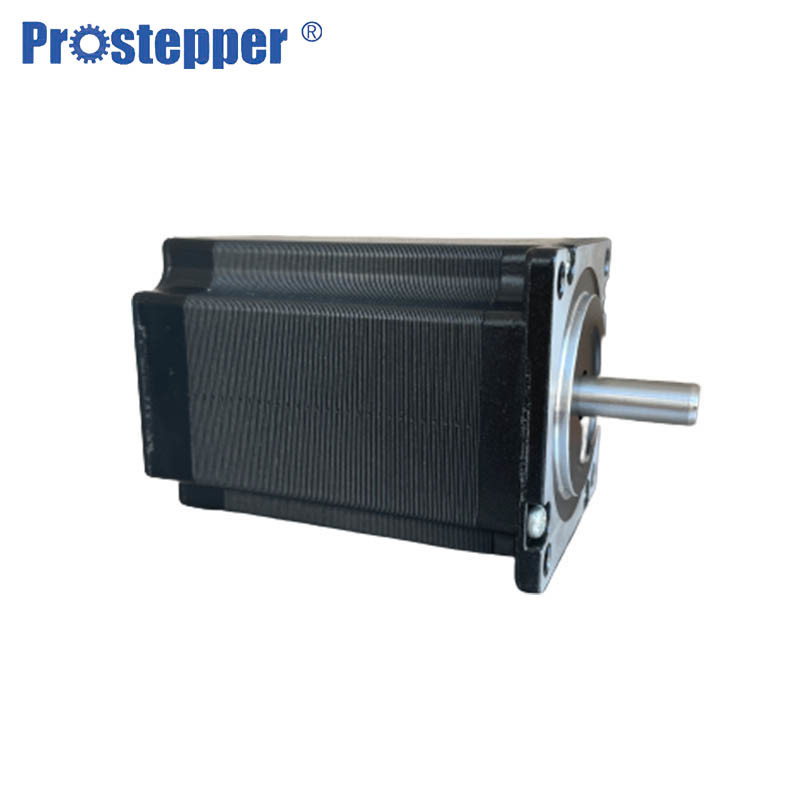

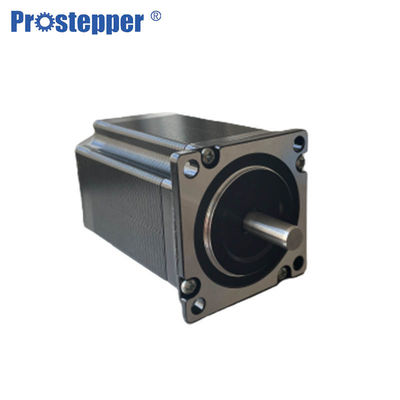

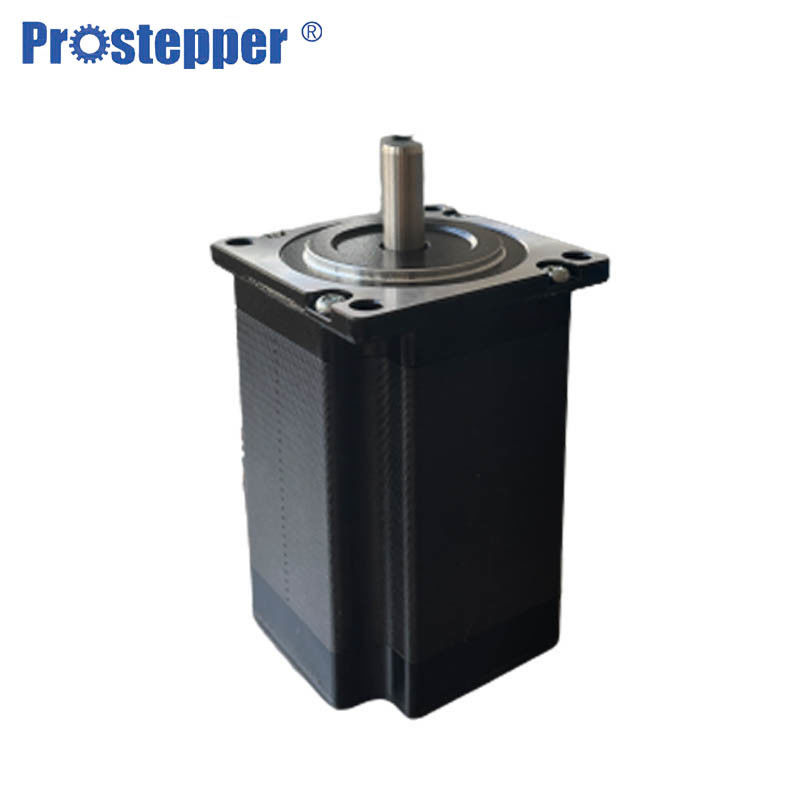

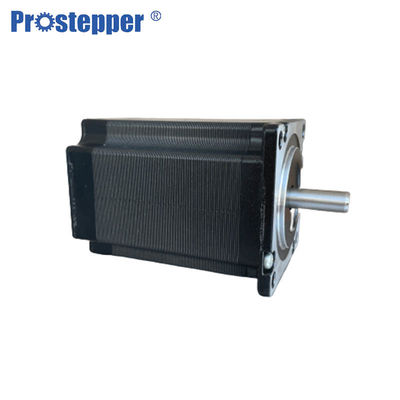

Động cơ bước giữ mô-men xoắn 2N.M Nema 23 Động cơ bước lai 57mm 1,8 độ
Các tính năng của động cơ bước
Mô tả của động cơ bước lai NEMA23
1. Chuyển tiếp / Đảo ngược Xoay, Tạm dừng và Giữ
Chuyển động quay tới / quay ngược của động cơ bước có thể được điều khiển bởi trình tự đầu vào của các xung điện được điều khiển.
Trong trường hợp khóa động cơ bước (cuộn dây động cơ được cấp điện, không có lệnh xung điện bên ngoài), động cơ bước vẫn có thể duy trì một đầu ra mô-men xoắn nhất định.
2. Kiểm soát chặt chẽ việc sản xuất các bộ phận để nâng cao chất lượng của các bộ phận.
3. Kiểm soát tốc độ chính xác
Tốc độ quay của động cơ bước có thể được điều khiển chính xác, bằng cách điều khiển tần số của xung điện.
5. Kiểm soát vị trí chính xác
Dịch chuyển góc của động cơ bước có thể được điều khiển chính xác bằng số lượng xung điện. Độ chính xác góc có thể được kiểm soát trong phạm vi ± 0,09 ° mà không cần bất kỳ thiết bị phản hồi nào.
Chế độ Không | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
Giữ mô-men xoắn | 1,7Nm | ||
Dòng điện liên quan | 2A / Giai đoạn | 3A / Giai đoạn | 4A / Pha |
Chống lại | 2 Ω / Pha | 0.9Ω / Pha | 0,5Ω / Pha |
Điện cảm | 6MH / Pha | 2.7MH / Pha | 1.6MH / Pha |
Quán tính | 280g.cm2 | ||
Cân nặng | 0,72kg | ||
Chiều dài | 55,5mm | ||
Sự liên quan | P |
Chế độ Không | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
Giữ mô-men xoắn | 2 giờ | |||
Dòng điện liên quan | 3A / Giai đoạn | 4A / Pha | 5A / Pha | |
Chống lại | 1.1Ω / Pha | 0,65Ω / Pha | 0,37Ω / Pha | |
Điện cảm | 4,2MH / Pha | 2,35MH / Pha | 1.8MH / Pha | |
Quán tính | 480g.cm2 | |||
Cân nặng | 1,1kg | |||
Chiều dài | 76,5mm | |||
Sự liên quan | P | L |
Chế độ Không | PST60H280-4P30 | PST60H280-4L40 | PST60H280-4L50 |
Giữ mô-men xoắn | 2,2Nm | 2,2Nm | 2,2Nm |
Dòng điện liên quan | 3A / Giai đoạn | 4A / Pha | 5A / Pha |
Chống lại | 1.2Ω / Pha | 0,65Ω / Pha | 0,36Ω / Pha |
Điện cảm | 4,5MH / pha | 2,5MH / Pha | 1,76MH / Pha |
Quán tính | 520g.cm2 | 520g.cm2 | 520 g.cm2 |
Cân nặng | 1,2kg | 1,2kg | 1,2kg |
Chiều dài | 80,5mm | 80,5m | 80,5mm |
Sự liên quan | P | L | L |
Thông số kỹ thuật của động cơ bước lai
Nguyên lý làm việc của động cơ bước
Để làm cho trục động cơ quay, đầu tiên người ta cấp điện cho một nam châm điện, làm cho các răng của bánh răng bị hút từ tính vào các răng của nam châm điện.Do đó, điểm mà răng của bánh răng được căn chỉnh với nam châm điện đầu tiên, chúng hơi lệch so với nam châm điện tiếp theo.Vì vậy, khi nam châm điện tiếp theo được BẬT và cái đầu tiên được TẮT, bánh răng sẽ quay nhẹ để ăn khớp với cái tiếp theo và từ đó quá trình này được lặp lại.Mỗi bước quay nhỏ đó được gọi là một bước, với một số nguyên bước thực hiện một vòng quay đầy đủ.Bằng cách đó, động cơ có thể quay một cách chính xác.Động cơ bước không quay liên tục, chúng quay theo từng bước.Trên stato có 4 cuộn dây hợp với nhau một góc 90o.Các kết nối của động cơ bước được xác định bởi cách các cuộn dây được kết nối với nhau.Trong động cơ bước, các cuộn dây không được kết nối.Động cơ có bước quay 90o với các cuộn dây được cấp điện tuần hoàn, xác định chiều quay trục.Hoạt động của động cơ này được thể hiện bằng cách vận hành công tắc.Các cuộn dây được kích hoạt nối tiếp trong khoảng thời gian 1 giây.Trục quay 90o mỗi khi kích hoạt cuộn tiếp theo.Mô-men xoắn tốc độ thấp của nó sẽ thay đổi trực tiếp theo dòng điện.
Động cơ bước rất đa dạng về cách sử dụng, nhưng một số loại phổ biến nhất bao gồm:
