| Nguồn gốc: | Giang Tô, Trung Quốc |
|---|---|
| Hàng hiệu: | Prostepper |
| Chứng nhận: | CE.ISO.ROHS.SGS |
| Số mô hình: | PST57H265-4P30 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | 38,5 * 24 * 23 |
| Thời gian giao hàng: | 7-25 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, L / C |
| Khả năng cung cấp: | 250000 chiếc mỗi tháng |
| Kiểu: | Động cơ bước lai | Mô hình: | PST57H265-4P30 |
|---|---|---|---|
| Nhiệt độ tăng: | 80 ° Cmax | Màu sắc: | Đen và bạc |
| Trọng lượng động cơ: | 0,64kg | Khách hàng tiềm năng (Không.): | 4 |
| Góc bước (độ): | 1,8độ | Chiều dài động cơ: | 51,5mm |
| Điểm nổi bật: | Động cơ bước mô-men xoắn giữ 57mm,Động cơ bước mô-men xoắn giữ Nema23,động cơ bước 57mm nema 23 |
||

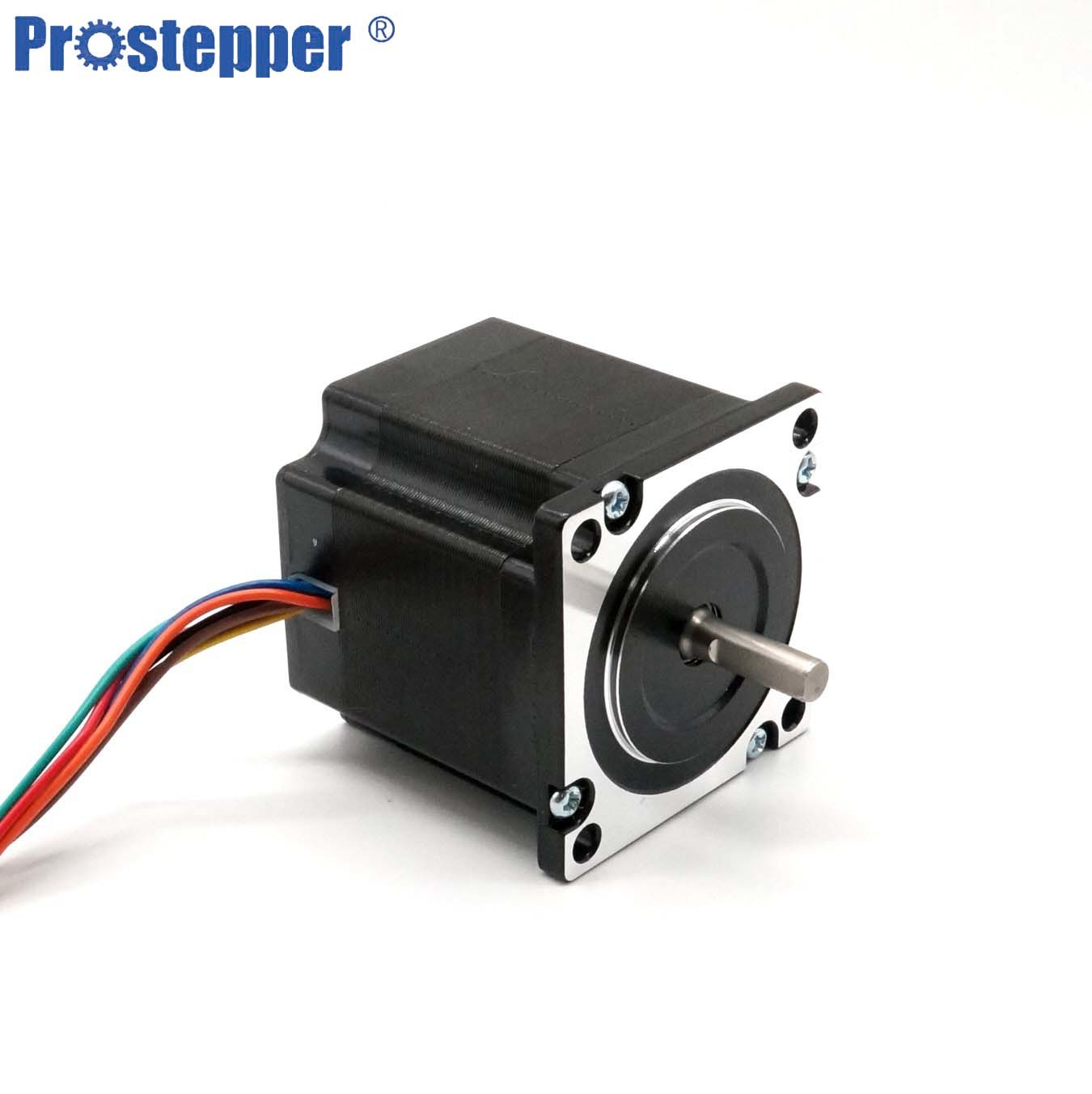

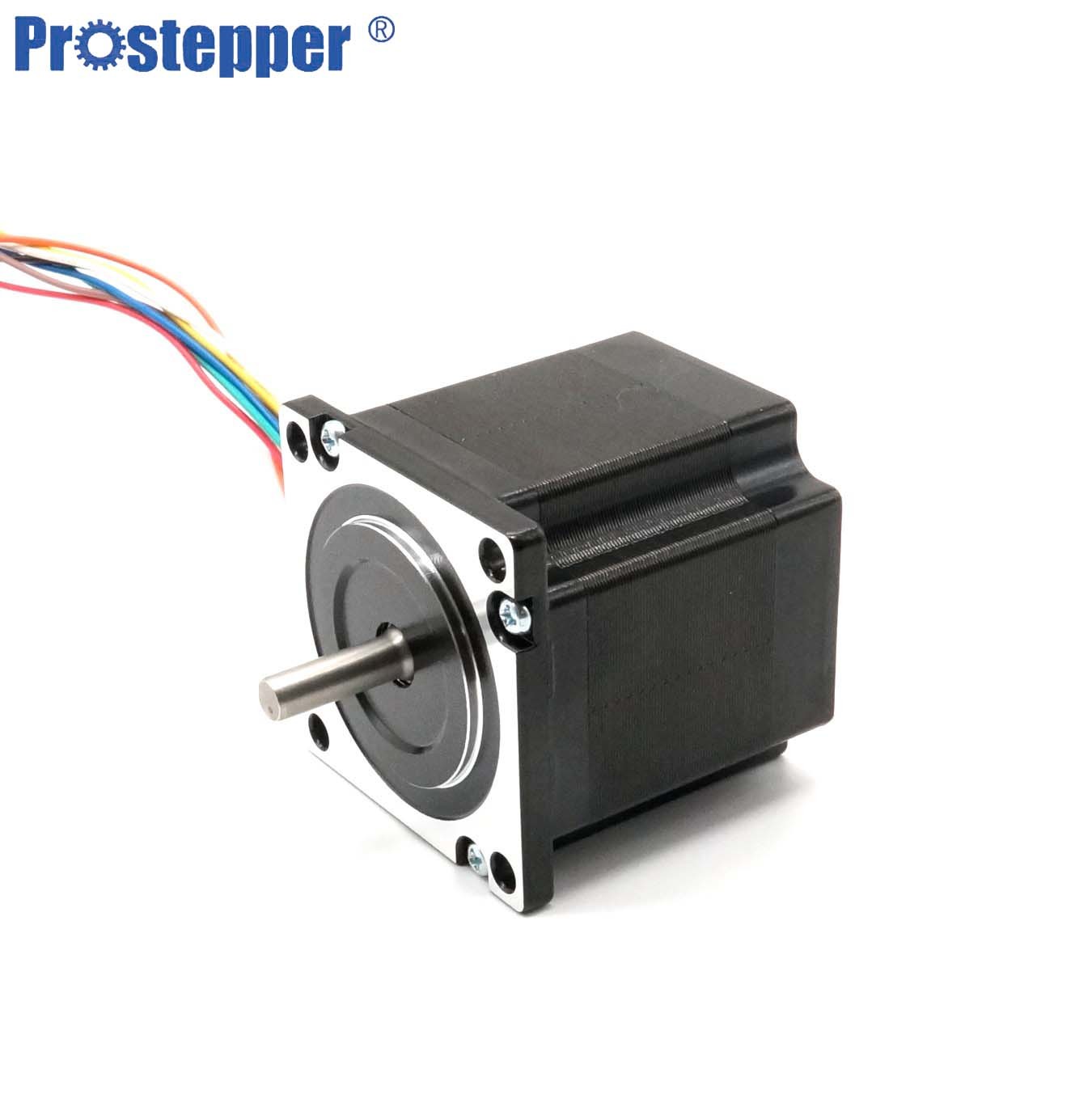

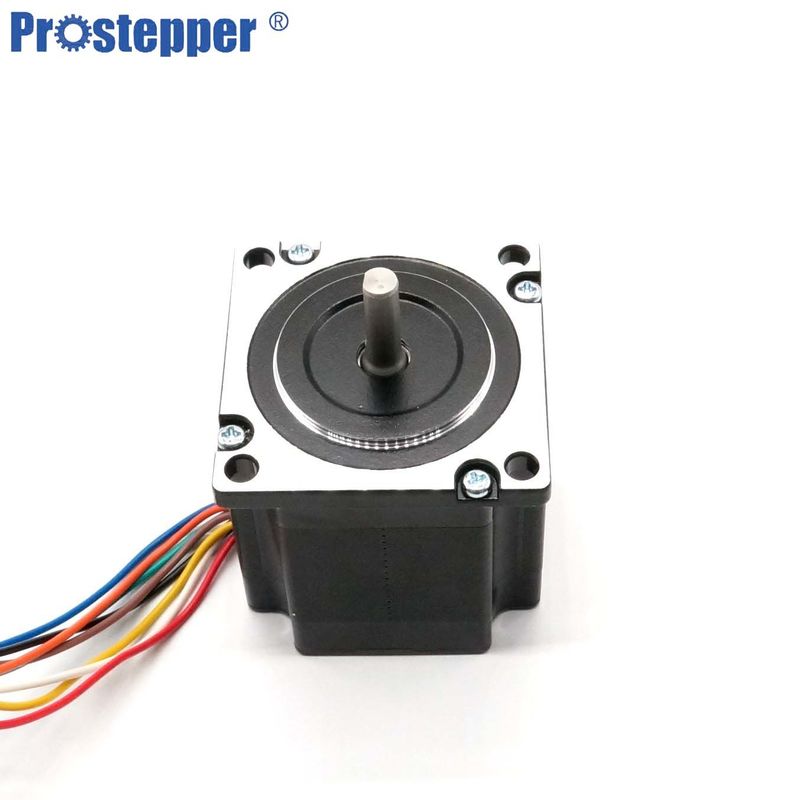

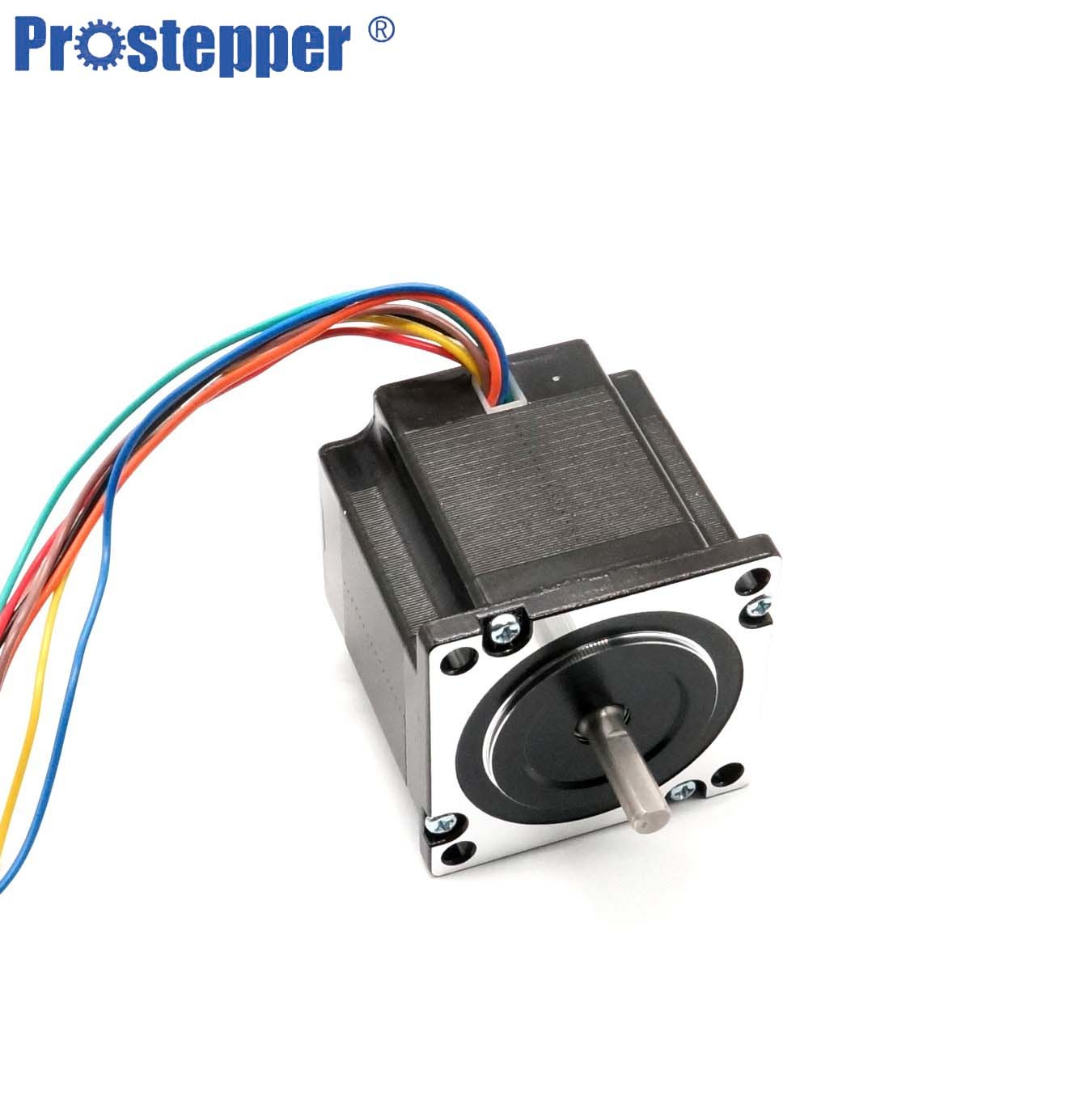

Động cơ bước lai 57mm 1.8 độ Động cơ bước 2 pha NEMA23 cho máy đóng gói
Mô tả của động cơ bước lai NEMA23
Dịch chuyển góc của động cơ bước có thể được điều khiển chính xác bằng số lượng xung điện. Độ chính xác góc có thể được kiểm soát trong phạm vi ± 0,09 ° mà không cần bất kỳ thiết bị phản hồi nào.
Chất lượng vật liệu: Áo là inox 304, áo nước là ống nhôm đúc nén cao, cuộn dây đồng đỏ.
sản phẩm, AGV và ô tô.
Tiến / Đảo ngược Xoay, Tạm dừng và Giữ
Chuyển động quay tới / quay ngược của động cơ bước có thể được điều khiển bởi chuỗi đầu vào của các xung điện được điều khiển.
Trong trường hợp khóa động cơ bước (cuộn dây động cơ được cấp điện, không có xung điện bên ngoàimmvà), động cơ bước vẫn có thể duy trì một đầu ra mô-men xoắn nhất định.
Thông số kỹ thuật
| Chế độ Không | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| Giữ mô-men xoắn | 1,7Nm | ||
| Dòng điện liên quan | 2A / Giai đoạn | 3A / Giai đoạn | 4A / Pha |
| Sức cản | 2 Ω / Pha | 0.9Ω / Pha | 0,5Ω / Pha |
| Điện cảm | 6MH / Pha | 2.7MH / Pha | 1.6MH / Pha |
| Quán tính | 280g.cm2 | ||
| Cân nặng | 0,72kg | ||
| Chiều dài | 55,5mm | ||
| Kết nối | P | ||
| Chế độ Không | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| Giữ mô-men xoắn | 2 giờ | |||
| Dòng điện liên quan | 3A / Giai đoạn | 4A / Pha | 5A / Pha | |
| Sức cản | 1.1Ω / Pha | 0,65Ω / Pha | 0,37Ω / Pha | |
| Điện cảm | 4,2MH / Pha | 2,35MH / Pha | 1.8MH / Pha | |
| Quán tính | 480g.cm2 | |||
| Cân nặng | 1,1kg | |||
| Chiều dài | 76,5mm | |||
| Kết nối | P | L | ||
Động cơ bước rất đa dạng về cách sử dụng, nhưng một số loại phổ biến nhất bao gồm:
Đặc trưng:
Cuộn dây trong bài viết này là một Lưỡng cực 4 dây.
Góc bước 1,8 °, Động cơ tương thích trực tiếp với bảng điều khiển động cơ bước và cũng dẫn động một trong hai động cơ (nếu cần) ở chế độ nửa bước, tức là 0,9 ° mỗi bước dẫn đến độ phân giải cao hơn, độ ổn định hiệu suất cao hơn và tốc độ bước nhanh hơn.Hướng, vận tốc, tăng / giảm tốc có thể được điều khiển bởi bộ điều khiển động cơ bước. Việc áp dụng chuỗi xung điện chính xác cho các cuộn dây của động cơ bước dẫn đến quay trục chính một góc 1,8 ° (tức là 200 bước trên mỗi vòng quay).Khi được tải và điều khiển chính xác, các động cơ này sẽ tạo ra các bước đầu ra rời rạc.Số bước và tốc độ quay được xác định bởi số lượng xung và tần số của tín hiệu đầu vào.Điều này cung cấp một phương pháp lý tưởng để kiểm soát tốc độ và vị trí.Các động cơ tương thích trực tiếp với bảng truyền động động cơ bước.
